壓鑄鋁與鐵復合工件的防銹難點
壓鑄鋁和鐵復合工件在加工后，表面同時存在鋁和鐵兩種金屬。鋁是兩性金屬，在堿性清洗后表面活性高，容易發(fā)黑；鐵在潮濕環(huán)境中容易生銹。兩種金屬的電極電位不同，在電解質(zhì)存在時可能形成電偶腐蝕，鋁作為陽極優(yōu)先腐蝕，鐵作為陰極被保護，但鋁的腐蝕產(chǎn)物可能影響工件外觀和后續(xù)工序。
堿洗后的工件表面殘留堿性物質(zhì)，pH 偏高。如果直接進入防銹工序，防銹劑在堿性條件下的吸附行為與中性條件不同，部分防銹劑在堿性環(huán)境中溶解性或吸附效率會發(fā)生變化。因此，堿洗后通常需要經(jīng)過水洗，降低工件表面 pH，再進入防銹水處理。

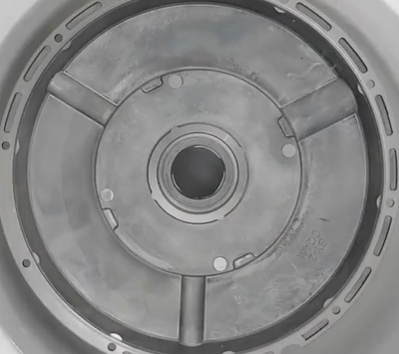

防銹方案：DX320 噴淋防銹水
德旭新材料的防銹劑 DX320 是一種多元羧酸胺鹽水溶性防銹劑，通過化學吸附在金屬表面形成保護膜。在壓鑄鋁加鐵復合工件的防銹中，DX320 可同時覆蓋鋁和鐵兩種材質(zhì)，減緩鋁的氧化變色和鐵的電化學腐蝕。
根據(jù)實際客戶測試，在堿洗后的防銹水工序中，使用 1% 濃度的 DX320 水溶液，采用噴淋方式處理壓鑄鋁加鐵工件，可實現(xiàn) 10 天的工序間防銹。該方案適用于對殘留要求不苛刻的場景，或可通過后道水洗工序解決殘留問題。
工藝流程與參數(shù)
堿洗：去除工件表面油污和加工殘留。堿洗液的濃度和溫度根據(jù)油污程度確定，通常為 50-60℃，濃度按現(xiàn)場工藝執(zhí)行。
水洗：堿洗后用水洗去工件表面殘留的堿液，降低表面 pH，為防銹水處理創(chuàng)造條件。建議使用自來水或純水，水洗時間不少于 1 分鐘。
噴淋防銹水：配制 1% DX320 水溶液，使用噴淋設備將防銹水均勻噴灑在工件表面。噴淋壓力建議 0.5-1.5bar，確保防銹水覆蓋工件所有表面，包括凹槽和邊角。噴淋時間 30-60 秒，以工件表面完全潤濕為準。
烘干：工件在 50-60℃條件下烘干，避免高溫導致防銹膜開裂。烘干后工件轉(zhuǎn)入庫房或下道工序。
為什么能實現(xiàn) 10 天防銹
DX320 分子中的極性基團對鐵和鋁表面均具有化學吸附能力，在金屬表面形成一層致密的吸附膜。這層膜將空氣中的水分和氧氣與金屬基體隔離，延緩腐蝕反應的啟動。在噴淋工藝中，防銹水以細霧形式覆蓋工件表面，防銹劑分子有充分機會接觸金屬表面并完成吸附。
1% 濃度是基于實際測試驗證的有效濃度。濃度過低時，吸附膜覆蓋不完整，防銹周期縮短；濃度過高時，對防銹周期的延長效果有限，且增加殘留風險。1% 濃度在防銹效果與殘留控制之間取得平衡。
應用建議
該方案適用于壓鑄鋁加鐵復合工件的工序間防銹，防銹周期要求 10 天左右的場景。使用前建議進行小批量驗證，確認防銹效果和殘留情況。防銹水使用過程中，定期檢測濃度，根據(jù)工件帶出量及時補加 DX320 原液。噴淋設備定期檢查噴嘴是否堵塞，確保防銹水均勻覆蓋。
德旭新材料在金屬防腐蝕領域積累了多金屬復合工件的防銹經(jīng)驗，防銹劑 DX320 在鐵銅鋁復合工件、壓鑄鋁加鐵工件等場景中均有應用案例。如需了解具體配方調(diào)整或工藝參數(shù)優(yōu)化，可通過官方渠道聯(lián)系技術團隊。
你們在壓鑄鋁加鐵復合工件的防銹中，遇到過哪些問題？歡迎在評論區(qū)交流具體工況和防銹方案。
