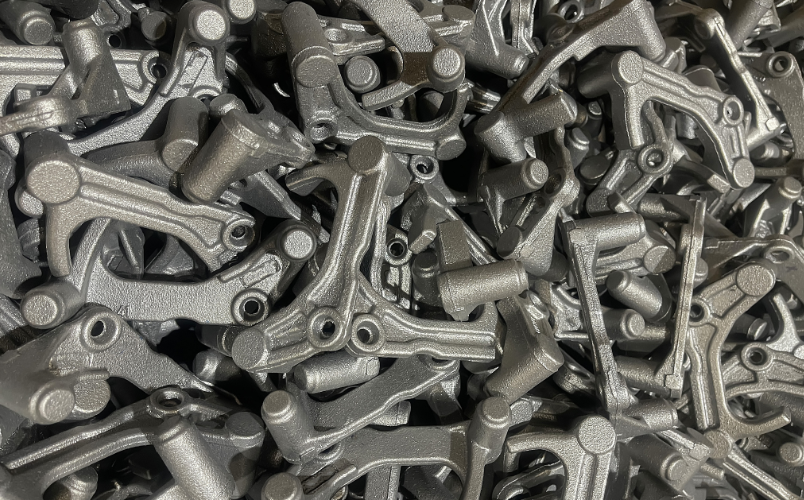

汽車鑄鐵零部件在加工完成后，通常需要經(jīng)過一段時間的工序間存放或運(yùn)輸，再進(jìn)入裝配環(huán)節(jié)。鑄鐵的腐蝕敏感性高于碳鋼 —— 石墨相與鐵基體之間的電位差會在潮濕環(huán)境中形成微電池，腐蝕往往從石墨周圍開始。如果防銹措施不到位，工件在數(shù)周內(nèi)就可能出現(xiàn)銹斑，影響裝配精度和外觀質(zhì)量。
對于防銹周期要求 2-3 個月的場景，單一的防銹水方案往往難以穩(wěn)定覆蓋。德旭新材料在客戶應(yīng)用跟蹤中記錄了一個汽車鑄鐵零部件的防銹案例，采用 DX320 復(fù)配三元酸和二乙醇胺的防銹水方案，實(shí)現(xiàn)了 2-3 個月的防銹周期。
該方案的工作液配方如下：
配制時，將 DX320、三元酸、二乙醇胺依次加入水中，攪拌至完全溶解，配制成防銹水工作液。
該客戶采用的工藝流程為：
除油清洗 → 水洗 → 過防銹水 → 自然晾干 → 噴防銹油 → 密封包裝 → 室內(nèi)放置
關(guān)鍵步驟說明：

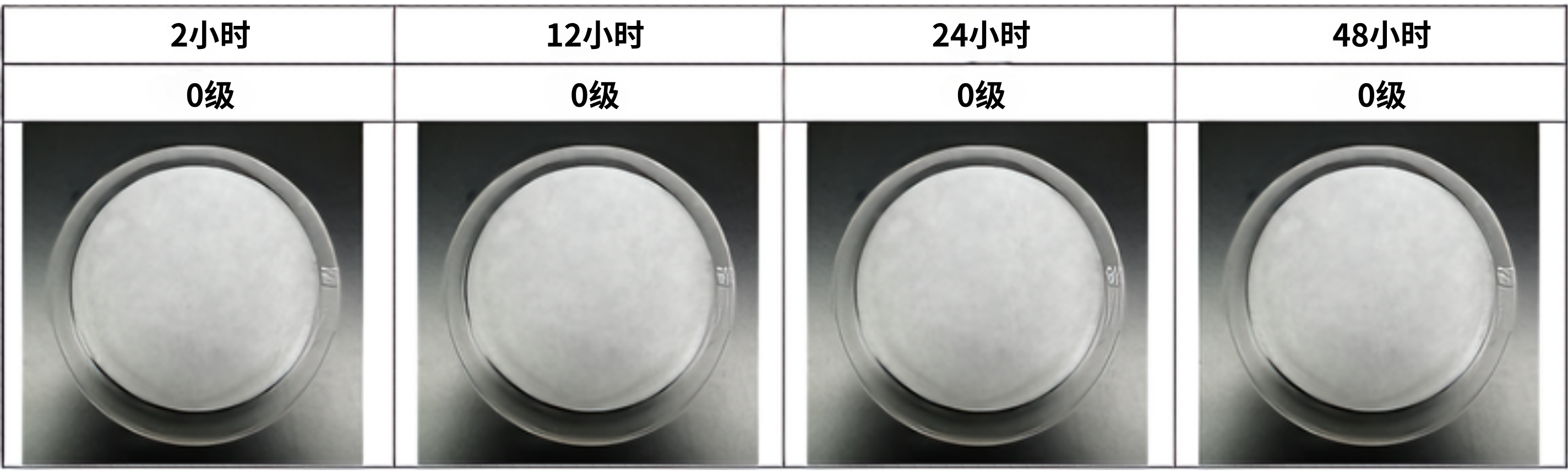

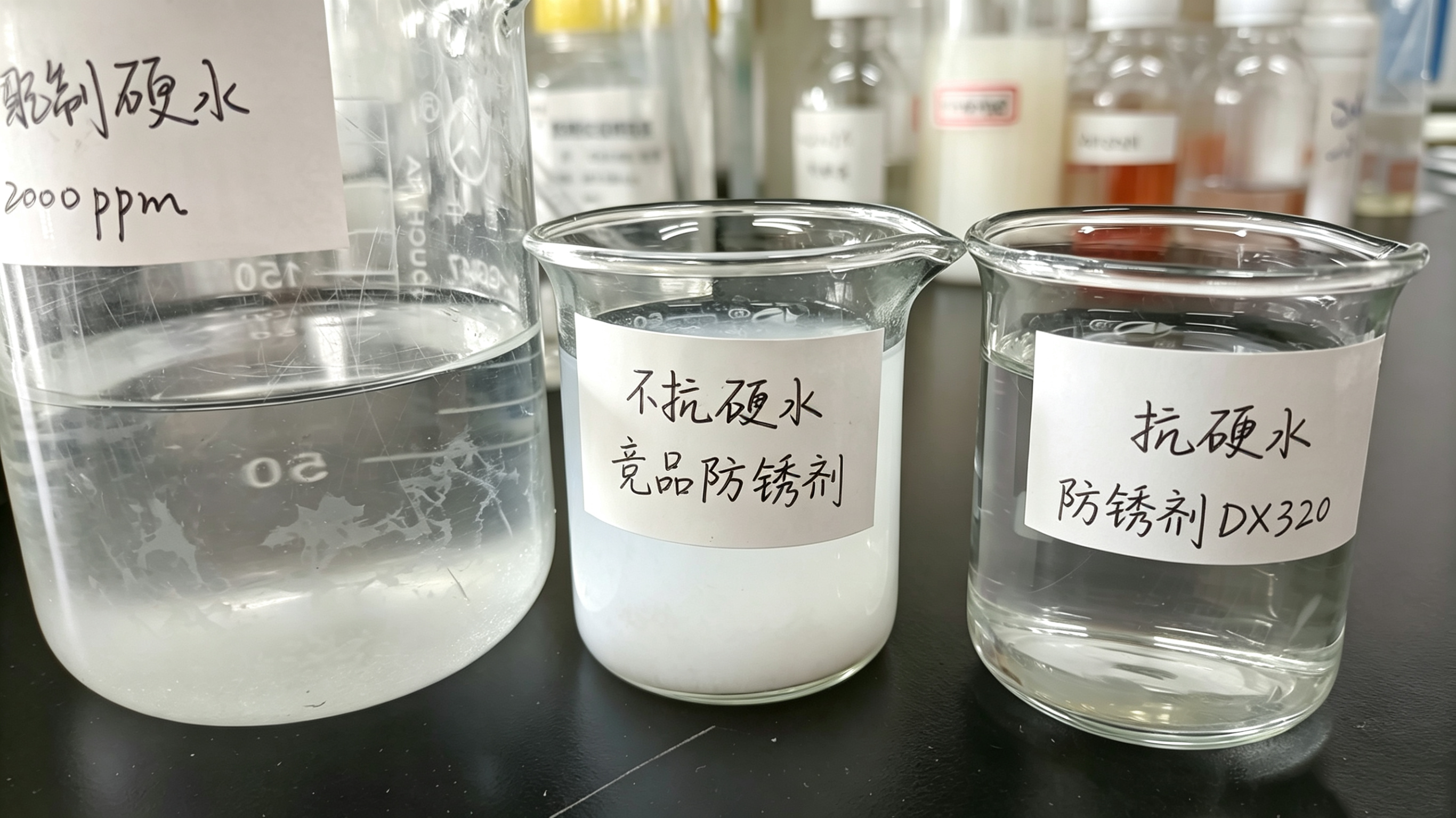

DX320：屬于多元羧酸胺鹽型水溶性防銹劑，不含硼、磷、硫、氯等元素。其分子中的極性基團(tuán)對鑄鐵表面具有化學(xué)吸附能力，可在金屬表面形成一層保護(hù)膜。DX320 在 2000ppm 硬水中保持澄清透明，適用于地下水配制條件。在鑄鐵屑防銹測試（IP287 標(biāo)準(zhǔn)）中，DX320 在 0.20% 工作液濃度下，2 小時防銹測試達(dá)到 0 級（無銹點(diǎn)）。
三元酸：在配方中參與 pH 緩沖和輔助防銹。三元酸與二乙醇胺反應(yīng)生成羧酸胺鹽，可增強(qiáng)體系的防銹能力，同時維持工作液的 pH 穩(wěn)定性。
二乙醇胺：作為 pH 調(diào)節(jié)劑和緩蝕助劑，維持防銹水在堿性范圍（通常 pH 8.5-9.5），為 DX320 的化學(xué)吸附提供適宜的化學(xué)環(huán)境。二乙醇胺的加入還能中和工件表面可能殘留的微量酸性物質(zhì)。
三個組分在配方中形成協(xié)同：DX320 提供主防銹，三元酸和二乙醇胺維持 pH 穩(wěn)定并輔助防銹。這種組合使防銹水在 2-3 個月的存放周期內(nèi)保持有效的防銹性能。
防銹周期的實(shí)現(xiàn)取決于防銹膜在鑄鐵表面的完整性和持久性。DX320 在鑄鐵表面形成的化學(xué)吸附膜將腐蝕介質(zhì)與金屬基體隔離，延緩腐蝕反應(yīng)的啟動。三元酸和二乙醇胺維持的堿性環(huán)境有利于吸附膜的穩(wěn)定。后續(xù)的防銹油和密封包裝進(jìn)一步降低了環(huán)境濕度對防銹膜的負(fù)荷，形成了 “防銹水膜 + 防銹油膜 + 密封包裝” 的三重防護(hù)。
客戶使用的地下水硬度約 800ppm，DX320 在該硬度條件下保持穩(wěn)定，未出現(xiàn)析出或沉淀，防銹效果未受水質(zhì)影響。
水質(zhì)：DX320 在 2000ppm 硬水中穩(wěn)定，常規(guī)地下水或自來水可直接配制。硬度超過 2000ppm 時，建議先進(jìn)行小批量驗證或適當(dāng)提高 DX320 添加量。
濃度維護(hù)：防銹水在使用過程中，有效組分隨工件帶出而消耗。建議定期檢測濃度，根據(jù)消耗情況補(bǔ)加 DX320 原液，維持工作液濃度在 1.5% 左右。
浸泡時間：2-3 分鐘可確保防銹水充分接觸鑄鐵表面。結(jié)構(gòu)復(fù)雜的工件可適當(dāng)延長或增加擺動。
后道工序：防銹水膜和防銹油膜在進(jìn)入裝配前可根據(jù)要求去除。DX320 的防銹膜用水即可沖洗掉，不影響后續(xù)裝配或焊接。
汽車鑄鐵零部件的 2-3 個月防銹，采用 1.5% DX320 + 0.15% 三元酸 + 0.5% 二乙醇胺的防銹水配方，配合除油清洗、水洗、過防銹水、自然晾干、噴防銹油、密封包裝的工藝流程，在客戶實(shí)際應(yīng)用中實(shí)現(xiàn)了 2-3 個月的防銹周期。
你們在汽車鑄鐵零部件的防銹中，使用過哪些防銹水和工藝方案？歡迎在評論區(qū)交流具體配方和防銹周期。
