鈦合金手表殼在拋光后，表面殘留一層液體拋光蠟。這種拋光蠟含有二氧化硅、碳化硅等磨料微粒，與油脂混合后形成致密的復合附著層。常規(guī)清洗方案往往需要較長時間浸泡或多次刷洗，而超聲波清洗配合適當?shù)某统炁浞?，可以?3 分鐘內(nèi)完成清洗。

液體拋光蠟的清洗難點

液體拋光蠟與固體拋光蠟不同，它的蠟質(zhì)含量較低，但磨料微粒的分散性更好，在拋光過程中更容易滲入手表殼的縫隙和邊角。鈦合金材質(zhì)對酸堿的耐受性較好，但表面光潔度要求高，清洗后不能留下水印或磨料殘留。如果清洗不徹底，殘留的拋光蠟在后續(xù)電鍍或噴涂工序中會導致涂層附著力下降。

超聲波清洗利用空化效應，將清洗液中的微小氣泡在聲場作用下不斷形成和破裂，產(chǎn)生的沖擊力可以將附著在工件表面的污染物剝離。但超聲波的物理作用需要與清洗液的化學作用配合 —— 清洗液需要能夠潤濕、滲透、乳化拋光蠟，才能讓空化效應有效發(fā)揮。

DX-S202 在配方中的角色

德旭新材料的異構(gòu)醇羧酸鹽 DX-S202 是一種新型烷基羧酸異構(gòu)支鏈醇胺皂類有機化合物。在鈦合金手表殼的超聲波清洗配方中，DX-S202 主要承擔除油除蠟功能。其分子結(jié)構(gòu)中的異構(gòu)醇羧酸鹽基團對油脂和蠟質(zhì)具有乳化能力，可以降低清洗液的表面張力，使清洗液滲入拋光蠟與鈦合金表面的界面，將蠟質(zhì)和磨料微粒從表面剝離并分散到清洗液中。

DX-S202 的水溶性好，與配方中的其他組分（如表面活性劑、助洗劑、緩蝕劑）配伍性良好，不易引起分層或沉淀。在超聲波條件下，DX-S202 的乳化作用與空化效應協(xié)同，可以縮短清洗時間。

參考配方與工藝參數(shù)

根據(jù)客戶應用案例，鈦合金手表殼液體拋光蠟的超聲波清洗配方如下（原液配方，使用前稀釋 20 倍）：

• 脫脂表面活性劑 DX107：10%
• 異構(gòu)醇羧酸鹽 DX-S202：2%
• 二乙二醇單丁醚：2%
• 偏硅酸鈉：2%
• 三乙醇胺：5%
• 葡萄糖酸鈉：3%
• 氫氧化鈉：5%
• EDTA-4Na：0.5%
• 水：余量

工藝條件：

• 清洗溫度：80℃
• 清洗方式：超聲波
• 清洗時間：3 分鐘
• 工作液濃度：原液稀釋 20 倍使用

配方中各組分的作用

• DX107：脫脂表面活性劑，提供主乳化清洗能力，對油脂和蠟質(zhì)具有乳化剝離作用。
• DX-S202：輔助除油除蠟，增強對拋光蠟中蠟質(zhì)和磨料微粒的分散能力，與 DX107 協(xié)同提高清洗效率。
• 二乙二醇單丁醚：助溶劑，幫助清洗液滲透蠟質(zhì)層，提高對頑固殘留的清洗效果。
• 偏硅酸鈉：堿性助劑，提供皂化反應條件，同時具有一定的緩蝕作用，保護鈦合金表面。
• 三乙醇胺：pH 調(diào)節(jié)劑和緩蝕劑，維持清洗液堿性，輔助除油。
• 葡萄糖酸鈉：螯合劑，螯合水中的鈣鎂離子，防止硬水對清洗效果的影響。
• 氫氧化鈉：強堿，提供皂化反應所需的堿度，促進油脂分解。
• EDTA-4Na：螯合劑，輔助軟化水質(zhì)，提高清洗液穩(wěn)定性。

應用效果

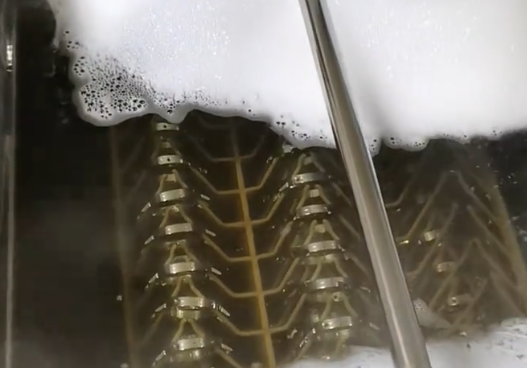

在客戶應用中，采用上述配方稀釋 20 倍，在 80℃超聲波條件下清洗 3 分鐘，鈦合金手表殼表面的液體拋光蠟被有效去除。清洗后工件表面無蠟質(zhì)殘留、無磨料微粒附著，水膜連續(xù)完整。該方案已在實際產(chǎn)線中使用，滿足后續(xù)工序?qū)Ρ砻鏉崈舳鹊囊蟆?/span>

工藝控制要點

• 清洗溫度控制在 80℃左右，溫度過低會影響蠟質(zhì)軟化，溫度過高可能加速清洗液揮發(fā)。
• 超聲波功率根據(jù)清洗槽大小和工件數(shù)量調(diào)整，確?？栈鶆蚋采w。
• 工作液稀釋 20 倍使用，實際使用中根據(jù)拋光蠟殘留程度可適當調(diào)整濃度。
• 清洗液使用一段時間后，蠟質(zhì)和磨料累積會影響清洗效果，建議定期更換或補加原液。
• 清洗后工件需用純水漂洗，去除殘留清洗液，再烘干。

應用建議

鈦合金手表殼的液體拋光蠟清洗，關(guān)鍵在于清洗液對蠟質(zhì)的乳化和對磨料微粒的分散。德旭新材料的異構(gòu)醇羧酸鹽 DX-S202 在配方中與 DX107 等組分配合，可在超聲波條件下實現(xiàn) 3 分鐘快速除油除蠟。具體配方比例需根據(jù)拋光蠟類型和工件結(jié)構(gòu)做小批量驗證。

你們在鈦合金或其他金屬手表殼的拋光蠟清洗中，使用過哪些除油除蠟方案？歡迎在評論區(qū)交流具體配方和工藝條件。
