輪轂軸承加工液泡沫失控的失效邊界實(shí)驗(yàn)
問(wèn)題描述：從“偶爾有點(diǎn)泡”到“泡沫溢滿(mǎn)地面”，中間只隔了一周

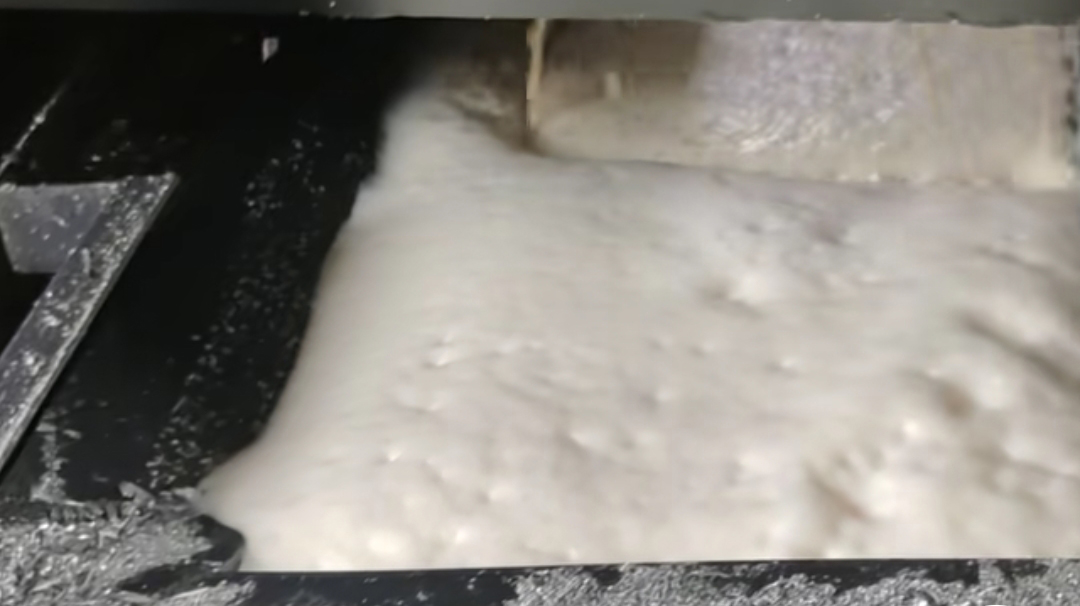

輪轂軸承CNC產(chǎn)線(xiàn)，操作工在換液后第3天發(fā)現(xiàn)液槽表面開(kāi)始出現(xiàn)少量細(xì)密泡沫。第5天，泡沫層增厚，供液泵吸入端有氣泡。第7天，泡沫從液槽邊緣溢出，流到機(jī)床底座周?chē)?/span>
操作工加了一次消泡劑，泡沫暫時(shí)下去，半天后又回來(lái)了。工藝員測(cè)了濃度，折光儀讀數(shù)比新配時(shí)還高——因?yàn)樗终舭l(fā)后濃度上去了。換液周期定的是4周，但實(shí)際用到第14天左右，泡沫就開(kāi)始失控了。
這不是某個(gè)操作工的問(wèn)題。同一配方、同一工況、不同機(jī)臺(tái)，泡沫失控的時(shí)間點(diǎn)基本一致，偏差在1-2天。說(shuō)明泡沫失控是體系自身的規(guī)律，而不是偶發(fā)因素導(dǎo)致的。
現(xiàn)象拆解：泡沫失控的“拐點(diǎn)”出現(xiàn)在什么條件下
實(shí)驗(yàn)設(shè)計(jì)：模擬輪轂軸承加工工況
為了找到泡沫失控的邊界條件，我們?cè)趯?shí)驗(yàn)室模擬了輪轂軸承加工的典型工況：
- 測(cè)試液：輪轂軸承加工液標(biāo)準(zhǔn)工作液
- 溫度：30±2℃（模擬液槽溫度）
- 循環(huán)方式：循環(huán)泵+噴淋，模擬CNC供液系統(tǒng)
- 模擬工況：每2小時(shí)循環(huán)30分鐘，靜置1.5小時(shí)（模擬加工與停機(jī)周期）
- 模擬雜油：每24小時(shí)滴加少量液壓油（模擬設(shè)備泄漏）
- 補(bǔ)水方式：每24小時(shí)補(bǔ)水至初始液位（不補(bǔ)原液）
失效邊界
實(shí)驗(yàn)觀察到三個(gè)階段性變化：
第一階段（新液期，約72小時(shí)） ：循環(huán)時(shí)液面出現(xiàn)少量氣泡，停機(jī)后30秒內(nèi)自行破裂消散。
第二階段（使用中期，約4-7天） ：循環(huán)時(shí)泡沫量增加，停機(jī)后仍有少量泡沫殘留，殘余泡沫高度約5-10mm，消散時(shí)間延長(zhǎng)至3-5分鐘。
第三階段（老化期，約10-14天） ：循環(huán)時(shí)泡沫大量生成，供液泵吸入端出現(xiàn)可見(jiàn)氣泡。停機(jī)后泡沫殘留高度超過(guò)30mm，消散時(shí)間大于30分鐘，泡沫在液表面積累形成穩(wěn)定泡沫層。
邊界條件：在模擬工況下，泡沫從“消散時(shí)間30秒以?xún)?nèi)”變?yōu)椤跋r(shí)間大于30分鐘”的拐點(diǎn)出現(xiàn)在第10-14天之間。此后泡沫生成速度已經(jīng)超過(guò)消散速度，出現(xiàn)了泡沫的凈累積，后續(xù)泡沫量會(huì)以越來(lái)越快的速度增長(zhǎng)，直到占據(jù)液槽有效容積并溢出。
深度歸因：泡沫的生成速度超過(guò)消散速度時(shí)，失控就開(kāi)始了
液槽中泡沫的消長(zhǎng)取決于兩個(gè)過(guò)程的相對(duì)速度。
消泡劑：天然在被消耗
在輪轂軸承加工過(guò)程中，加工液處于持續(xù)的動(dòng)態(tài)循環(huán)狀態(tài)。供液泵的葉片高速旋轉(zhuǎn)會(huì)產(chǎn)生強(qiáng)烈的剪切力，噴淋沖擊液面會(huì)產(chǎn)生大量的氣泡，高壓噴嘴處的流速變化會(huì)對(duì)液體施加高剪切應(yīng)力。這些機(jī)械作用一方面加速了氣泡的生成，另一方面也會(huì)破壞和消耗分散在加工液中的消泡劑。
消泡劑以不溶性液滴的形式分布在加工液中。持續(xù)的機(jī)械剪切和過(guò)濾循環(huán)會(huì)將這些液滴逐漸打碎，使其失去破泡能力。隨著使用時(shí)間的延長(zhǎng)，能夠有效抑制泡沫的消泡劑濃度不斷下降，導(dǎo)致泡沫的消散速度逐漸變慢。這是泡沫失控的一個(gè)核心因素——有效成分在動(dòng)態(tài)循環(huán)中不斷衰減，而不是突然失效。
雜油積累：讓泡沫更穩(wěn)定
輪轂軸承設(shè)備中的液壓油、導(dǎo)軌油會(huì)通過(guò)密封泄漏或工件帶入的方式進(jìn)入加工液。雜油本身具有表面活性，會(huì)吸附到氣泡表面，增強(qiáng)界面膜的彈性和韌性，使氣泡更不易破裂。同時(shí)，雜油還會(huì)與加工液中的表面活性劑形成復(fù)合界面膜，進(jìn)一步延緩氣泡的破滅。
水分蒸發(fā)與補(bǔ)液：表面活性劑在“濃縮”
現(xiàn)場(chǎng)補(bǔ)液時(shí)只補(bǔ)水不補(bǔ)原液，而表面活性劑和潤(rùn)滑劑不揮發(fā)，隨著水分蒸發(fā)不斷濃縮。起泡組分的濃度在持續(xù)升高，而消泡劑卻在不斷消耗和失效。兩者一升一降，泡沫生成速度逐漸超過(guò)消散速度，兩者之間的平衡被打破，泡沫量的凈增長(zhǎng)就開(kāi)始了。
觸發(fā)點(diǎn)：表面活性劑濃度到達(dá)“臨界值”
輪轂軸承加工液中，起泡物質(zhì)與消泡能力的平衡決定了泡沫行為。在加工液使用過(guò)程中，起泡物質(zhì)的濃度隨著水分的不斷蒸發(fā)和補(bǔ)水補(bǔ)液的變化而逐步升高，而消泡能力則在機(jī)械剪切和雜油干擾的共同作用下不斷下降。當(dāng)這兩條曲線(xiàn)交匯，泡沫生成速度超過(guò)消散速度時(shí)，泡沫就會(huì)從“偶爾有泡”變?yōu)椤俺掷m(xù)累積”，表現(xiàn)為液槽表面的泡沫層越積越厚。
技術(shù)排查方向
- 方向一：確認(rèn)泡沫失控的時(shí)間窗口：記錄泡沫從“可控”變?yōu)椤笆Э亍钡臅r(shí)間節(jié)點(diǎn)，如果這個(gè)時(shí)間點(diǎn)穩(wěn)定重現(xiàn)，說(shuō)明是體系本身的規(guī)律在起作用，而不是偶發(fā)因素。根據(jù)輪轂軸承加工的工況特點(diǎn)，通常在第2-3周期間泡沫生成速度開(kāi)始超過(guò)消散速度。在這個(gè)窗口期提前做干預(yù)，例如在泡沫剛出現(xiàn)加速趨勢(shì)時(shí)進(jìn)行部分換液或調(diào)整補(bǔ)液比例，比等到泡沫溢出后再處理更有效。
- 方向二：檢查補(bǔ)液方式：現(xiàn)場(chǎng)是否只補(bǔ)水不補(bǔ)原液？如果是，調(diào)整補(bǔ)液策略——補(bǔ)水的同時(shí)按比例補(bǔ)加原液，維持各組分的平衡比例。一種常見(jiàn)的做法是每補(bǔ)加3-4次水后，補(bǔ)加1次原液。同時(shí)檢查補(bǔ)液記錄，確認(rèn)濃度波動(dòng)是否與泡沫失控的時(shí)間點(diǎn)對(duì)應(yīng)——通常濃度讀數(shù)上升的同時(shí)，泡沫問(wèn)題也會(huì)加重。
- 方向三：監(jiān)測(cè)雜油積累情況：檢測(cè)加工液中雜油含量，如果明顯偏高，說(shuō)明設(shè)備泄漏或工件帶入是泡沫失控的加速因素。安裝油水分離器或定期撇除液面浮油，減少雜油對(duì)泡沫穩(wěn)定性的影響。輪轂軸承加工中的雜油主要來(lái)自液壓系統(tǒng)和導(dǎo)軌潤(rùn)滑，這些部位的密封狀態(tài)決定了雜油的進(jìn)入量。
- 方向四：評(píng)估低泡配方的適用性：輪轂軸承加工液的設(shè)計(jì)通常包含多種表面活性組分，如果泡沫問(wèn)題持續(xù)反復(fù)出現(xiàn)，可以考慮在配方層面進(jìn)行優(yōu)化。在輪轂軸承加工液配方中，低泡潤(rùn)滑劑DX529的設(shè)計(jì)思路是在提供潤(rùn)滑的同時(shí)減少泡沫傾向，適用于對(duì)泡沫控制有要求的加工體系。當(dāng)然，具體的適用性取決于加工液的整體配方和實(shí)際工況，配方調(diào)整前建議先在產(chǎn)線(xiàn)進(jìn)行小批量測(cè)試。
系統(tǒng)預(yù)防：泡沫控制需要從配方到現(xiàn)場(chǎng)的系統(tǒng)配合
泡沫失控不是單一原因造成的——消泡劑消耗、雜油積累、表面活性劑濃縮共同作用，最終導(dǎo)致了起泡速度超過(guò)消泡能力的失效邊界。輪轂軸承加工液的泡沫控制，需要在配方設(shè)計(jì)階段就考慮使用中后期的泡沫行為，通過(guò)低泡型潤(rùn)滑組分替代高起泡傾向組分，減少對(duì)消泡劑的依賴(lài)，改善消泡劑與體系的配伍性，同時(shí)輔助現(xiàn)場(chǎng)管理措施，共同維持泡沫的穩(wěn)定性。
如果你在輪轂軸承或其他精密加工中遇到過(guò)加工液泡沫從“可控”變?yōu)椤笆Э亍钡那闆r，歡迎在評(píng)論區(qū)描述具體現(xiàn)象——什么類(lèi)型的加工、使用周期、補(bǔ)水方式，我們可以一起分析。
