硬脂酸鋅為什么比普通油污更難洗？
硬脂酸鋅廣泛存在于壓鑄脫模劑、塑料潤滑劑、粉末冶金成型助劑中，是工業(yè)加工場景的常用助劑。在壓鑄工藝中，它依靠高溫成膜實現(xiàn)順利脫模；在塑料加工中，作為外潤滑劑降低熔體與模具的摩擦阻力，保障加工順暢。
硬脂酸鋅屬于金屬皂類物質(zhì)，具備典型兩親結(jié)構(gòu)：長鏈烷基帶來強疏水、蠟質(zhì)特性，鋅離子基團對金屬模具、工件表面具備極強化學吸附親和性。也正是這種特殊結(jié)構(gòu)，讓它的清洗難度遠高于普通機油、黃油等常規(guī)油污。

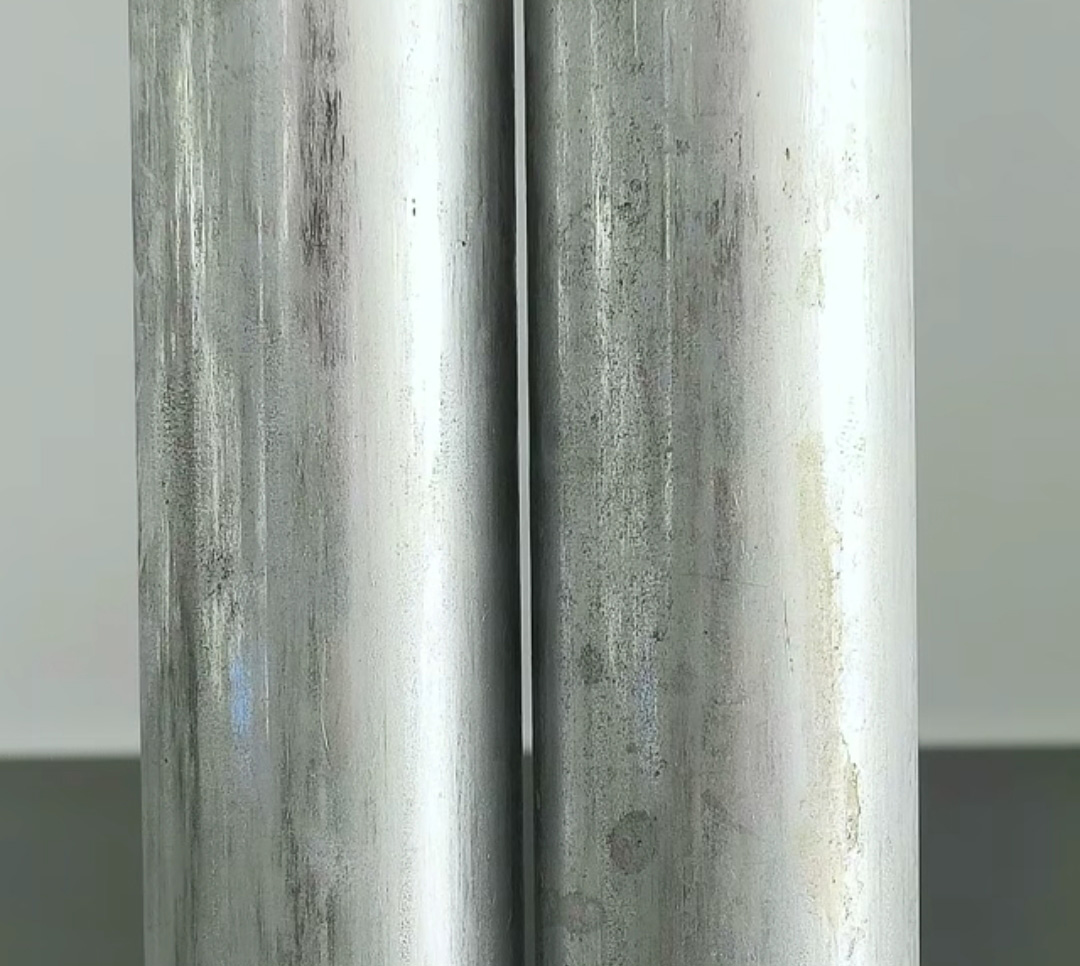

現(xiàn)場很多清洗不良問題，根源都在硬脂酸鋅殘留：清洗后工件表面泛白、附著白色粉末；摸起來持續(xù)滑膩，潤滑膜未徹底破除；后道噴涂、氧化工序出現(xiàn)起泡、附著力差、掉漆等缺陷。
常規(guī)堿性除油方案對普通油脂皂化剝離效果優(yōu)異，但對硬脂酸鋅基本失效。硬脂酸鋅本身就是穩(wěn)定金屬皂，常規(guī)堿劑無法有效皂化分解；疊加高溫壓鑄工況影響，部分殘留物會發(fā)生碳化、聚合反應，形成類樹脂致密附著層，牢牢鎖附在工件表面，進一步加大清洗難度。
硬脂酸鋅殘留的核心清洗邏輯
普通油污清洗只需要“乳化除油”，而硬脂酸鋅殘留清洗必須同時完成三步核心動作：界面滲透鋪展、殘留物軟化剝離、固體粉末穩(wěn)定分散，缺一不可。
多數(shù)清洗配方失效的關(guān)鍵原因，是只具備乳化能力，缺失金屬皂分散能力。常規(guī)表活只能乳化液態(tài)油脂，無法分散硬脂酸鋅固化粉末與碳化層。
合格的硬脂酸鋅清洗體系，首先需要極低界面張力，讓藥液快速在疏水蠟質(zhì)殘留表面鋪展?jié)櫇?，滲入殘留物與金屬基材的結(jié)合界面，破壞附著力；其次需要強效剝離能力，軟化、破除高溫聚合、碳化的致密殘留層；最后必須具備優(yōu)異的固體分散性能，將剝離后的微細粉末穩(wěn)定懸浮在工作液中，避免二次吸附、重新沉積。
簡易自檢方法：工件清洗烘干后，用干凈白布擦拭，若布面留有白色痕跡，即可判定硬脂酸鋅未被有效分散，仍存在微量殘留，會直接影響后處理工序品質(zhì)。
雙組分復配方案：針對性解決硬脂酸鋅殘留難題
針對硬脂酸鋅“附著力強、易碳化、難分散、易返粘”的四大清洗難點，DX129+DX103復配體系形成分散穩(wěn)懸+強力剝離的協(xié)同鏈路，精準適配壓鑄、塑膠工件清洗工況。
DX129（十二烷基苯磺酸三乙醇胺鹽）——核心分散潤濕、緩蝕防護
DX129搭載高活性磺酸基團，對硬脂酸鋅這類金屬皂類污染物具備專屬分散解構(gòu)能力，可有效打散微細粉末殘留，防止粉末團聚、二次沉積。同時可大幅降低清洗液界面張力，提升藥液在蠟質(zhì)、疏水殘留表面的鋪展?jié)B透速度，為深層清洗奠定基礎。
區(qū)別于普通表活，DX129適配鋁材質(zhì)工況，自帶鋁材緩蝕性能，清洗除殘的同時，可保護壓鑄鋁件不被腐蝕、發(fā)白、失光，完美適配鋁壓鑄件精密清洗場景。常規(guī)推薦添加量2%-5%。
DX103（重油污清洗助劑）——強效剝離、破除碳化層
針對高溫工況形成的厚重、黏稠、碳化硬脂酸鋅殘留，DX103提供強力剝離支撐。產(chǎn)品酸堿體系兼容性強，在酸洗、堿性清洗配方中均可穩(wěn)定復配，無析出、無失效。
高溫工況下剝離性能大幅提升，搭配超聲波清洗可快速擊穿致密殘留層，縮短清洗時長、提升清洗良率。專門解決厚層殘留、老化碳化膜難以剝離的行業(yè)痛點。常規(guī)推薦添加量1%-3%。
標準化配方框架與落地工藝建議
硬脂酸鋅清洗不能只靠表活復配，合理的堿源搭配、工藝參數(shù)適配，是穩(wěn)定清洗效果的關(guān)鍵。
1、堿源選型
優(yōu)先選用碳酸鈉、偏硅酸鈉體系，嚴禁高比例氫氧化鈉，避免強堿腐蝕鋅合金、鋁材基材，防止工件發(fā)黑、失光、腐蝕損傷。
2、工藝參數(shù)標準
工作液整體濃度控制在10%-15%；清洗溫度鎖定60-80℃，高溫可大幅提升殘留物軟化、剝離效率；搭配超聲波輔助清洗，強化滲透與剝離效果。
3、厚殘留專項工序
針對脫模劑厚重、積碳嚴重、長期未徹底清洗的工件，增設5-10分鐘預浸泡工序，讓藥液充分滲透殘留層界面，再進行超聲精洗，可徹底杜絕白點、滑膩殘留。
硬脂酸鋅清洗不凈的本質(zhì)，不是清洗力度不足，而是配方不適配金屬皂類污染物。常規(guī)除油體系只能除油脂，無法分散金屬皂粉末、破除高溫碳化層。
DX129負責潤濕鋪展、分散粉末、基材緩蝕，DX103負責強力剝離老化厚層殘留，雙組分協(xié)同可一次性解決工件發(fā)白、滑膩、噴涂附著力不良等系列問題，適配壓鑄、塑膠全場景硬脂酸鋅清洗需求。
你們在壓鑄件、塑料制品清洗過程中，遇到過硬脂酸鋅白點殘留、清洗不徹底的問題嗎？歡迎在評論區(qū)交流工況與清洗方案。
