餐具除蠟≠普通五金除蠟，三大特殊難點(diǎn)極易殘留
不銹鋼餐具經(jīng)過鏡面、砂光、拉絲拋光后，表面會(huì)附著一層致密拋光蠟層，需通過超聲波除蠟工序徹底清除。很多生產(chǎn)線套用通用五金除蠟工藝，最終頻繁出現(xiàn)叉齒縫隙、柄部凹槽、拼接接縫蠟漬殘留，烘干后發(fā)白、起霧、掛蠟灰，良率難以提升。
餐具除蠟和普通五金工件除蠟完全不同，存在三大專屬難點(diǎn)，也是殘留頻發(fā)的核心原因：
第一，結(jié)構(gòu)復(fù)雜、死角多。餐叉密集齒縫、勺柄深淺凹槽、刀具接縫位置空間狹小，超聲波空化作用在縫隙處大幅衰減，物理清蠟效果受限，高度依賴除蠟水的滲透、乳化性能。
第二，表面質(zhì)感要求嚴(yán)苛。餐具包含鏡面拋光、砂光、拉絲等多種表面工藝，砂面、拉絲面容易藏蠟積灰，鏡面區(qū)域蠟?zāi)るm薄，但微量殘留就會(huì)肉眼可見，影響成品外觀品質(zhì)。
第三，食品接觸級合規(guī)門檻高。餐具直接接觸食材，除蠟藥劑必須滿足食品接觸材料安全標(biāo)準(zhǔn)，配方無有害殘留，且后續(xù)漂洗必須徹底，杜絕藥劑、蠟質(zhì)雙重殘留風(fēng)險(xiǎn)。
蠟漬殘留真正成因：三步除蠟鏈路缺一環(huán)就失效
不銹鋼餐具拋光蠟主要由蠟質(zhì)、脂肪酸、金屬氧化物磨料組成。布輪高速拋光過程中，高溫會(huì)讓蠟質(zhì)熔融滲透，被高壓壓入金屬微觀凹坑與縫隙內(nèi)部，冷卻后固化形成附著力極強(qiáng)的致密蠟層，并非簡單浮蠟。
很多現(xiàn)場誤以為除蠟就是“高溫熔蠟”，實(shí)際上合格的除蠟是一套滲透—乳化剝離—分散懸浮的完整閉環(huán)工藝，三步缺一不可：
第一步：界面滲透
除蠟水必須快速潤濕蠟層表面，穿透蠟質(zhì)內(nèi)部，直達(dá)蠟層與金屬基材的結(jié)合界面。若藥劑表面張力偏高、滲透力不足，縫隙死角無法充分浸潤，蠟層牢牢貼合基材，后續(xù)超聲震蕩也無法剝離。
第二步：乳化剝離
依托藥劑乳化能力，將致密固態(tài)蠟層拆解、溶脹、乳化，從金屬表面整體剝離。乳化能力不足時(shí)，完整蠟層只會(huì)碎裂成細(xì)小蠟屑，零星附著在縫隙、砂面，形成肉眼可見的局部殘留。
第三步：分散懸浮
剝離后的蠟質(zhì)、金屬磨料微粒，需要穩(wěn)定分散在清洗液中，避免二次吸附。絕大多數(shù)除蠟短板都出在這一步：滲透、乳化達(dá)標(biāo)，但分散懸浮能力不足，脫落的蠟屑、磨料在工件表面重新沉積，烘干后形成白霧、蠟灰殘留。

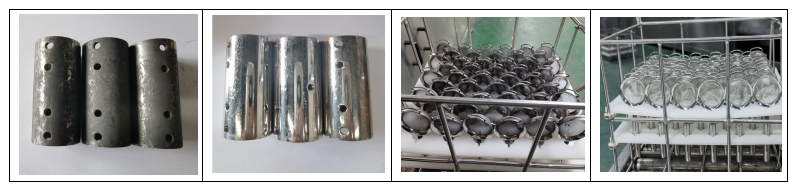

超聲波除蠟核心邏輯：物理空化+化學(xué)助劑協(xié)同
超聲波除蠟的核心原理是空化效應(yīng)：液體中產(chǎn)生的微小空化氣泡瞬間破裂，釋放高能沖擊力，將工件表面蠟層震蕩剝離。但物理超聲只能“震松蠟層”，無法徹底解決縫隙殘留與二次吸附問題，必須搭配適配的化學(xué)除蠟體系協(xié)同發(fā)力。
化學(xué)藥劑的滲透能力，決定了超聲空化能否作用到縫隙死角的蠟層界面；乳化與分散能力，決定了剝離的蠟質(zhì)能否徹底帶走、不回粘。
高效除蠟劑DX108A專為不銹鋼餐具工況定制，完整覆蓋滲透、乳化、分散三大核心功能，完美適配鏡面、砂光、拉絲不銹鋼餐具的超聲波除蠟場景，兼顧清洗力與食品接觸安全合規(guī)性。常規(guī)使用可按10–20倍兌水稀釋（30%–50%原液配比），搭配高溫超聲工況使用，適配批量量產(chǎn)清洗。
標(biāo)準(zhǔn)化工藝參數(shù)，穩(wěn)定根除縫隙蠟殘留
針對餐具復(fù)雜結(jié)構(gòu)、多死角特點(diǎn)，推薦標(biāo)準(zhǔn)化超聲波除蠟工藝參數(shù)，兼顧除蠟效率與成品良率：
清洗溫度：80–85℃，高溫充分軟化固化蠟質(zhì)，降低剝離難度；清洗時(shí)長：5–10分鐘，根據(jù)工件蠟層厚度、積蠟程度靈活調(diào)整；超聲頻率：40kHz，適配餐具中等尺寸與縫隙結(jié)構(gòu)，空化效果均勻、無強(qiáng)力損傷。
實(shí)操擺放技巧：餐叉齒縫朝上或側(cè)向擺放，規(guī)避超聲清洗死角，讓空化氣泡充分進(jìn)入縫隙內(nèi)部；針對厚重老蠟、頑固殘留，可在除蠟槽內(nèi)輕刷預(yù)處理，再進(jìn)入漂洗工序，徹底杜絕殘留。
快速排查：洗后蠟漬殘留五步定位法
清洗后仍出現(xiàn)發(fā)白、霧狀、縫隙蠟漬殘留，可按以下優(yōu)先級快速排查定位問題根源：
1、核查溫度：槽液溫度是否達(dá)標(biāo)80℃以上，溫度不足會(huì)導(dǎo)致蠟質(zhì)軟化不充分，剝離效率大幅下降；
2、核查濃度：確認(rèn)DX108A稀釋比例在10–20倍區(qū)間，濃度偏低會(huì)直接削弱乳化、分散能力；
3、核查超聲狀態(tài)：排查槽體功率分布是否均勻，避免局部超聲盲區(qū)導(dǎo)致死角殘留；
4、核查漂洗工序：漂洗不充分會(huì)導(dǎo)致剝離的蠟屑、雜質(zhì)二次回粘，烘干后形成白霧蠟灰；
5、核查擺放方式：工件堆疊、死角朝下，會(huì)阻礙空化作用與藥劑浸潤，引發(fā)局部清洗不凈。
你們在不銹鋼餐具超聲波除蠟量產(chǎn)中，是否遇到過叉齒、凹槽縫隙頑固蠟漬洗不干凈的問題？歡迎在評論區(qū)交流工藝調(diào)試經(jīng)驗(yàn)。
