白斑不是“殘留”，是金屬表面被改變了

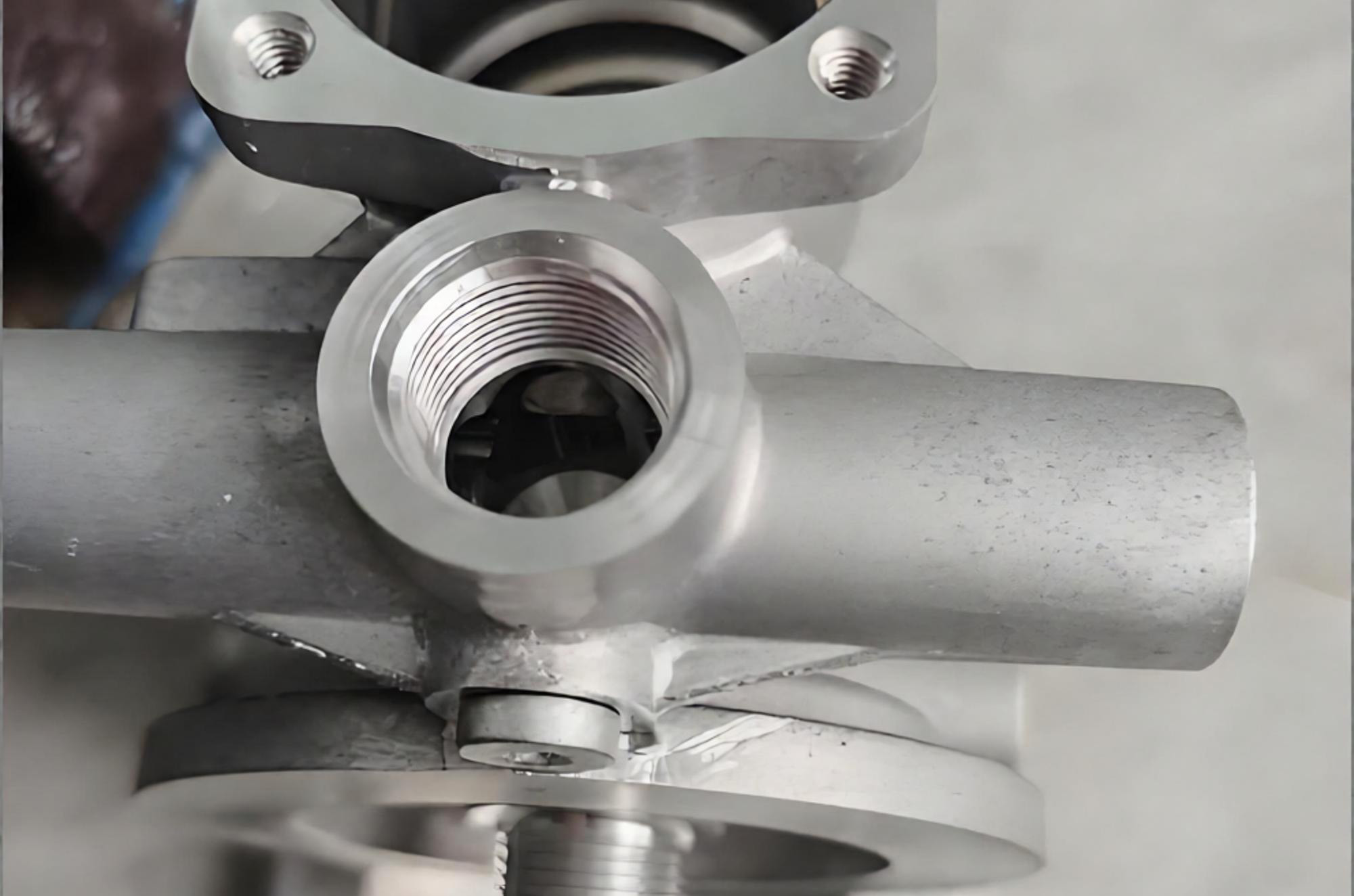

壓鑄鋁件在堿性清洗線處理后的白斑問(wèn)題，在現(xiàn)場(chǎng)排查中常被誤解為“沒(méi)洗干凈”或“水質(zhì)太硬”。但白斑的本質(zhì)，是鋁基體在堿性溶液中發(fā)生了選擇性腐蝕。
壓鑄鋁合金（ADC12、A380等）含硅量8%-12%。在鑄造過(guò)程中，硅以共晶硅或初晶硅的形式析出在鋁基體的晶界和枝晶間。在堿性清洗液（pH通常>11）中，鋁基體與硅相之間存在電位差——鋁的電極電位約為-1.66V，硅約為-0.2V。電位較低的鋁優(yōu)先溶解，而硅相在表面富集。當(dāng)鋁的溶解速率超過(guò)緩蝕劑的抑制能力時(shí)，表面硅富集層增厚，宏觀呈現(xiàn)為灰白色的腐蝕斑塊。
這個(gè)現(xiàn)象說(shuō)明：白斑不是清洗劑殘留，而是鋁表面的化學(xué)組成被改變了。常規(guī)堿性清洗液中，如果緩蝕劑的選擇或用量不當(dāng)，鋁的腐蝕反應(yīng)在清洗槽內(nèi)就已經(jīng)啟動(dòng)，后道漂洗無(wú)法逆轉(zhuǎn)。
壓鑄鋁腐蝕的三個(gè)觸發(fā)條件
堿度過(guò)高超出緩蝕劑有效窗口
緩蝕劑對(duì)鋁的保護(hù)作用依賴于其在鋁表面的吸附成膜。當(dāng)清洗液堿度過(guò)高時(shí)，鋁表面的化學(xué)反應(yīng)速率大幅加快，緩蝕劑分子來(lái)不及在金屬表面形成完整的吸附層，鋁基體就已經(jīng)開(kāi)始溶解。這種情況在配方堿度設(shè)計(jì)偏高，或現(xiàn)場(chǎng)操作人員為提高清洗力額外補(bǔ)加氫氧化鈉時(shí)尤為常見(jiàn)。堿性清洗液中，緩蝕劑的有效工作窗口通常有明確的上限，超出后即使增加緩蝕劑用量也無(wú)法補(bǔ)償。
表面活性劑與緩蝕劑的吸附競(jìng)爭(zhēng)
某些陰離子表面活性劑在金屬表面的吸附強(qiáng)度高于緩蝕劑。當(dāng)清洗液中含有大量強(qiáng)吸附型表活時(shí)，它們會(huì)優(yōu)先占據(jù)鋁表面的活性位點(diǎn)，阻礙緩蝕劑分子的有效吸附。結(jié)果是緩蝕劑濃度讀數(shù)正常，但實(shí)際吸附到鋁表面的有效量不足。
硅相裸露區(qū)域的局部腐蝕加速
壓鑄鋁表面硅相富集區(qū)域是腐蝕的突破口。硅相本身不溶解，但硅相周圍的鋁基體在堿性溶液中持續(xù)溶解，導(dǎo)致硅相逐漸從表面凸起。當(dāng)硅相脫落后，表面形成微小凹坑，腐蝕向縱深發(fā)展。
磷酸酯類緩蝕劑的工作機(jī)理
磷酸酯DX512在處理壓鑄鋁堿性清洗腐蝕中的應(yīng)用，基于其分子結(jié)構(gòu)與鋁表面的相互作用。
磷酸酯分子的極性基團(tuán)與鋁表面具有化學(xué)親和性，可在鋁-溶液界面上形成吸附層。這一吸附層的作用是降低鋁表面與堿性溶液的直接接觸面積，延緩鋁的溶解速率。
在堿性清洗體系中，DX512對(duì)鋁的緩蝕作用表現(xiàn)為降低鋁表面的腐蝕電流密度，使鋁的溶解速率控制在可接受范圍內(nèi)。在鋁合金緩蝕性能測(cè)試中，0.5%濃度的DX512配合醇胺使用，對(duì)6061鋁合金在8小時(shí)、55℃腐蝕試驗(yàn)中表面狀態(tài)評(píng)級(jí)A級(jí)（參照GB/T 6144-2010）。
配方應(yīng)用要點(diǎn)
與堿度的匹配
DX512的緩蝕效率隨體系堿度變化而變化。在pH 9.5-11.5范圍內(nèi)，DX512與醇胺的復(fù)配體系可提供穩(wěn)定的緩蝕保護(hù)。超出這一范圍時(shí)，緩蝕效率下降。配方設(shè)計(jì)時(shí)應(yīng)先確認(rèn)清洗液的pH工作區(qū)間，再確定DX512的添加量。
添加方式
DX512為酸性磷酸酯，單劑溶解性差，不建議直接加入高堿性配方中。建議先將DX512與體系其它添加劑預(yù)混合后再加入水。
濃度驗(yàn)證
不同壓鑄鋁合金牌號(hào)對(duì)緩蝕劑的需求存在差異。含硅量較高的ADC12對(duì)緩蝕劑用量的要求比含硅量較低的A380更高。建議通過(guò)腐蝕性測(cè)試（參照GB/T 6144-2010）確認(rèn)有效濃度，通常在0.5%-2.0%的范圍內(nèi)根據(jù)測(cè)試結(jié)果調(diào)整。
磷酸酯類緩蝕劑的選型邏輯是：先確認(rèn)清洗液的pH工作區(qū)間和鋁合金牌號(hào)，再確定DX512與醇胺的復(fù)配比例，最后通過(guò)腐蝕性測(cè)試驗(yàn)證實(shí)際效果。壓鑄鋁的白斑問(wèn)題，從源頭控制比后道補(bǔ)救更可靠。
