一、壓鑄鋁脫模劑殘留的清洗難點(diǎn)

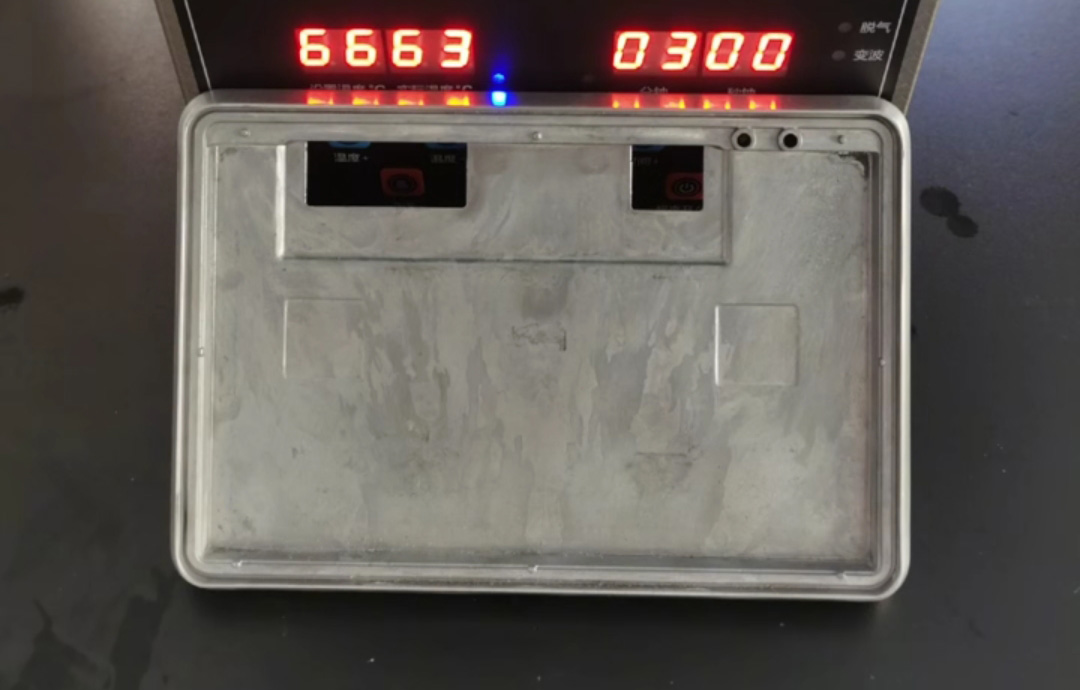

壓鑄鋁件表面的脫模劑殘留，并非普通油污，是一種高溫復(fù)合污染物。壓鑄高溫環(huán)境下，脫模劑有機(jī)組分會發(fā)生碳化、聚合，形成致密樹脂狀附著層；同時(shí)硅油分解產(chǎn)物、金屬氧化物、碳化物等無機(jī)顆粒會嵌入有機(jī)層內(nèi)部，牢牢吸附在鋁材表面。
常規(guī)堿性清洗劑僅能皂化普通油脂，對碳化殘留、硅油頑固附著層的剝離、分散能力極差，極易出現(xiàn)清洗殘留、工件發(fā)花、掛灰等問題。同時(shí)鋁材在強(qiáng)堿清洗環(huán)境中易腐蝕變色，清洗過程的基材防護(hù)至關(guān)重要。
優(yōu)質(zhì)的壓鑄鋁清洗配方，必須同時(shí)實(shí)現(xiàn)：剝離有機(jī)殘留、分散無機(jī)顆粒、杜絕二次吸附、保護(hù)鋁基材不腐蝕。
二、清洗配方四大核心功能模塊
一套成熟的壓鑄鋁超聲波除油配方，需要四大模塊協(xié)同工作，缺一不可：
1. 潤濕滲透模塊：降低清洗液表面張力，滲透至殘留物與鋁基體的縫隙界面，打破附著平衡，為后續(xù)剝離清洗奠定基礎(chǔ)。
2. 乳化剝離模塊：高效乳化、剝離工件表面的硅油、油脂、碳化有機(jī)殘留，將頑固污染物從基材表面分離。
3. 分散懸浮模塊：將剝離下來的碳化物、硅酸鹽、金屬氧化物等無機(jī)顆粒穩(wěn)定分散在清洗液中，避免二次沉降吸附工件。
4. 緩蝕保護(hù)模塊：在堿性高溫清洗環(huán)境中，在鋁表面形成防護(hù)膜，防止基材發(fā)黑、發(fā)灰、失光。
三、核心組分配伍設(shè)計(jì)
1. 十二烷基苯磺酸三乙醇胺鹽DX129（核心除油除灰）
適配堿性超聲波清洗體系，兼具優(yōu)異的表面活性與分散性能：可快速降低界面張力，滲透剝離硅油、碳化油污；磺酸基團(tuán)能穩(wěn)定分散無機(jī)固體顆粒，解決工件掛灰問題，同時(shí)自帶溫和緩蝕效果，適配鋁材清洗場景。
2. 磷酸酯DX512（核心緩蝕防護(hù)）
具備超強(qiáng)耐強(qiáng)堿性能（耐受25%-30%NaOH體系），在高溫堿性清洗環(huán)境中穩(wěn)定不分解?？膳c醇胺助劑協(xié)同作用，在鋁基材表面形成致密吸附防護(hù)膜，從根源杜絕強(qiáng)堿腐蝕、表面變色，完美彌補(bǔ)堿性清洗劑的腐蝕缺陷。
配伍邏輯：DX129主攻“去污除垢”，DX512主攻“基材防護(hù)”，雙組分功能互補(bǔ)，實(shí)現(xiàn)“強(qiáng)力清洗+零腐蝕”的平衡效果。
四、配方與工藝參數(shù)參考（可直接落地）
? 壓鑄鋁脫模劑清洗參考配方（質(zhì)量占比）
? 十二烷基苯磺酸三乙醇胺鹽DX129：2%-5%（除油、除灰、分散）
? 磷酸酯DX512：0.5%-2.0%（鋁材緩蝕、防變色）
? 堿性助劑：適量（氫氧化鈉/碳酸鈉/偏硅酸鈉）
? 滲透劑：適量（提升滲透剝離效果）
? 螯合劑：0.5%-1.5%（絡(luò)合金屬離子，防垢防二次污染）
? 去離子水：余量
? 實(shí)操工藝參數(shù)
? 清洗溫度：50-60℃
? 清洗時(shí)間：5-10分鐘
? 清洗方式：40kHz超聲波清洗
? 工作液使用濃度：10%-15%
壓鑄鋁脫模劑殘留清洗的核心，是去污能力與基材防護(hù)的雙向平衡。DX129與DX512的經(jīng)典配伍，可高效解決硅油碳化殘留、工件掛灰、鋁材腐蝕三大行業(yè)痛點(diǎn)。實(shí)際生產(chǎn)中，可根據(jù)脫模劑類型、工件結(jié)構(gòu)復(fù)雜程度、油污輕重微調(diào)組分比例，建議先小試驗(yàn)證清洗效果與基材適配性，再批量投產(chǎn)使用。
